Introduction
Le DMR (Digital Mobile Radio) constitue désormais la base de nombreux systèmes de communication professionnelle. Plus un réseau gagne en complexité et en importance, plus une surveillance rigoureuse s'impose : cet article explique comment surveiller un réseau DMR, quels paramètres suivre et quel outil utiliser pour la maintenance et l'optimisation du réseau.
Les réseaux DMR en bref
Le DMR est une norme radio numérique développée par l'ETSI (European Telecommunications Standards Institute) afin de dépasser les limites des systèmes radio analogiques. Il offre plusieurs avantages :
- utilisation plus efficace du spectre radio
- qualité audio supérieure
- meilleure autonomie des batteries des terminaux portables
- fonctions avancées telles que la messagerie et la localisation GPS
Ces avantages rendent cependant la maintenance et l'optimisation du réseau plus exigeantes.
Pourquoi surveiller un réseau DMR
La surveillance continue d'un réseau DMR permet de :
- Détecter les interférences : les réseaux DMR peuvent subir des interférences provenant d'autres systèmes radio ou de facteurs environnementaux. Une surveillance continue permet de les identifier et de les résoudre rapidement.
- Améliorer les performances : en analysant les données réseau dans la durée, les exploitants du système peuvent l'ajuster afin d'en optimiser le fonctionnement.
- Planifier la capacité : connaître l'utilisation réelle du réseau aide à dimensionner les ressources et à anticiper les extensions.
- Résoudre les problèmes : face à une panne, disposer de données détaillées réduit les temps d'arrêt.
- Respecter les réglementations : la réglementation impose aux opérateurs radio certains niveaux de service ; une surveillance documentée permet de démontrer la conformité.
Les paramètres à surveiller
Afin de surveiller efficacement un réseau DMR, il est nécessaire de suivre certains paramètres :
| Paramètre | Ce qu'il indique |
|---|---|
| Niveau du signal | La puissance du signal reçu, mesurée en dBm |
| Occupation des canaux | Fréquence et durée d'utilisation des canaux, utile pour la capacité et l'allocation des ressources |
| Qualité du spectre RF | Interférences et bruit dégradant les performances du réseau |
| Couverture | La distribution du signal dans la zone de service |
| Interférences | Signaux indésirables en bande et hors bande |
Techniques de surveillance
Certaines techniques rendent la surveillance nettement plus efficace :
- Analyse du spectre RF : les balayages des fréquences révèlent les sources d'interférence et facilitent la planification des fréquences.
- Analyse historique : les données collectées sur de longues périodes font apparaître les tendances et permettent d'anticiper les problèmes avant qu'ils ne deviennent critiques.
- Cartographie géographique : croiser les niveaux de signal avec la position géographique aide à optimiser le placement des antennes et à identifier les zones d'ombre.
- Alertes automatiques : les notifications automatiques adressées aux techniciens réduisent les délais de réponse aux problèmes critiques.
- Intégration avec les systèmes de gestion du réseau : les données de surveillance DMR, combinées à celles des autres systèmes, offrent une vision complète de l'infrastructure de communication.
TP-RFX : l'analyseur de spectre pour les réseaux DMR
Afin d'appliquer ces techniques, il faut un outil fiable, conçu pour fonctionner sur le terrain : le TP-RFX, l'analyseur de spectre RF professionnel pour environnements extérieurs développé par Teleproject pour la surveillance et l'analyse des réseaux radio.
- Plage de fréquences étendue : de 15 MHz à 2 700 MHz, il couvre les fréquences DMR et les sources d'interférence potentielles sur l'ensemble du spectre.
- Surveillance en temps réel : la fonction Live Scan détecte immédiatement les anomalies de signal et les interférences.
- Analyse historique des données : grâce à un historique des mesures pouvant atteindre 2 ans, il permet d'analyser les tendances et d'optimiser les performances dans la durée.

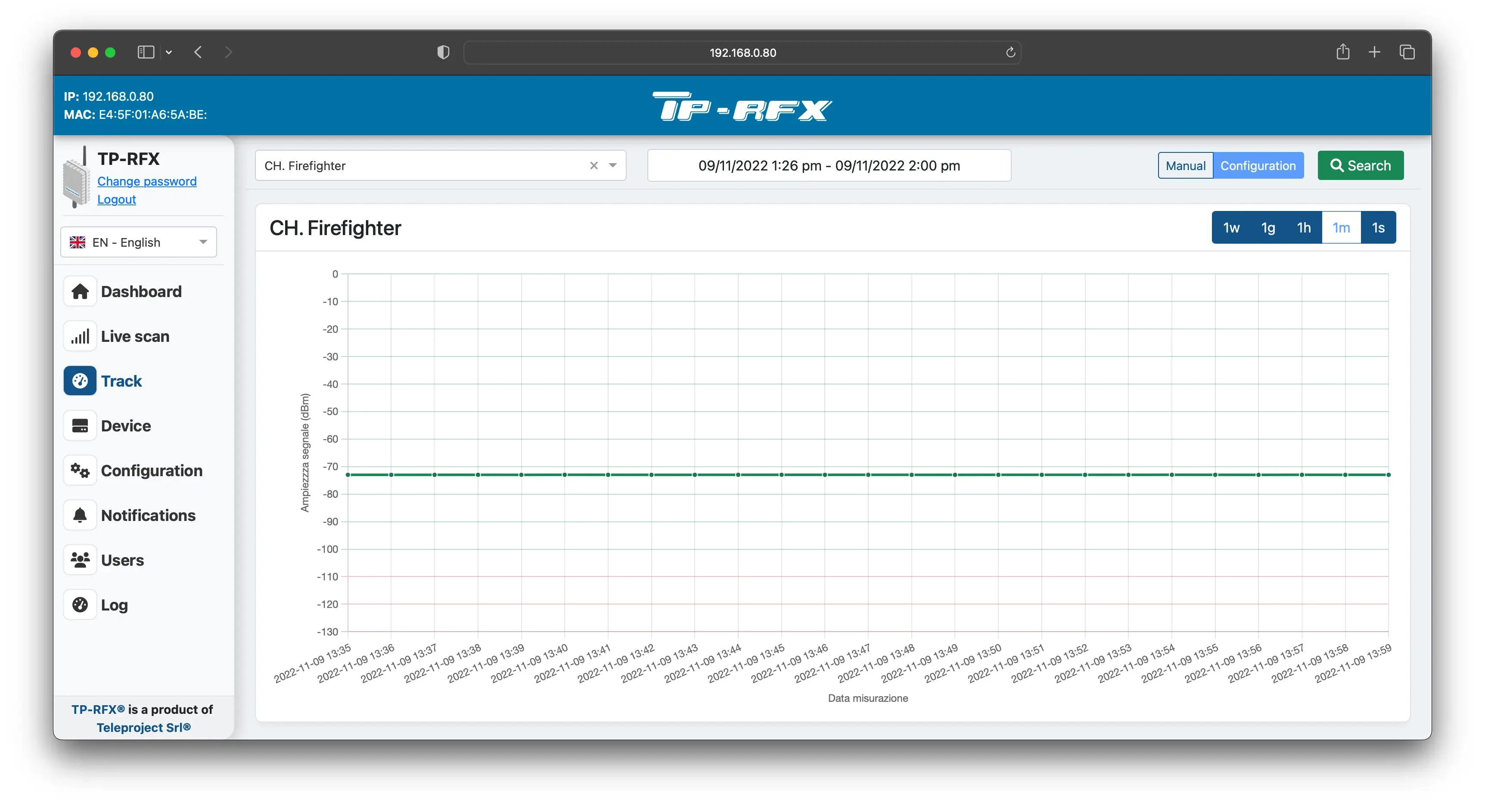

- Interface web intuitive : depuis le tableau de bord, vous configurez les paramètres de surveillance, visualisez les données en temps réel et consultez l'historique.
- Notifications : alertes par e-mail, traps SNMP et contacts relais.
- Opérabilité en toutes conditions : certifié IP67, il est conçu pour fonctionner en continu dans des environnements extérieurs difficiles, afin d'assurer une surveillance sans interruption du réseau.
- Gestion des utilisateurs : comptes avec privilèges différenciés, pour s'adapter à la structure et aux exigences de sécurité de l'organisation.
Caractéristiques principales
| Caractéristique | TP-RFX |
|---|---|
| Plage de fréquences | 15 MHz – 2 700 MHz |
| Plage dynamique | −130 / +10 dBm |
| Résolution en fréquence | 1 kHz |
| Alimentation | PoE |
| Degré de protection | IP67 |
| Notifications | E-mail, SNMP, relais |
Questions fréquentes
Qu'est-ce qui distingue le TP-RFX des autres solutions de surveillance ?
Le TP-RFX associe l'analyse du spectre radio à un boîtier IP67 pour usage extérieur et à une interface web intuitive, conçue pour la surveillance continue des réseaux DMR.
Le TP-RFX peut-il être intégré aux systèmes de gestion du réseau existants ?
Oui : le TP-RFX prend en charge l'intégration SNMP et fournit des API permettant la connexion aux systèmes existants.
Est-il possible de surveiller un réseau DMR à distance ?
Oui : l'interface web du TP-RFX est accessible à distance, avec des comptes utilisateur à privilèges différenciés, et les alertes parviennent par e-mail, trap SNMP ou contact relais, même en l'absence d'un opérateur sur site.
Combien de temps prend l'installation du TP-RFX ?
Avec une installation professionnelle, la plupart des systèmes sont opérationnels en moins d'une journée ouvrable.
Quel type de support est inclus ?
Chaque TP-RFX est livré avec un support technique, des mises à jour logicielles et un accès à la documentation technique.
Conclusion
Une surveillance efficace est indispensable pour maintenir un réseau DMR à hautes performances. En suivant les bons paramètres et en appliquant des techniques adaptées, les exploitants du réseau peuvent garantir des communications fiables, utiliser les ressources au mieux et résoudre rapidement les problèmes.
Le TP-RFX offre une solution complète pour la surveillance des réseaux DMR, en associant capacités d'analyse, facilité d'utilisation et fiabilité. Qu'il s'agisse d'un petit réseau local ou d'un système régional, il fournit les informations nécessaires pour maintenir le réseau à son niveau de performances optimal.
