Mobilfunknetze und DAS-Systeme überwachen
In Straßentunneln, Großgebäuden und kritischen Infrastrukturen ist die Mobilfunksignalqualität keine Selbstverständlichkeit. Netzbetreiber, Betreiber passiver Infrastrukturen und Autobahnkonzessionäre brauchen kontinuierliche Transparenz: Sie müssen in Echtzeit wissen, ob ein Sektor die Versorgung verloren hat oder ob sich die Leistung verschlechtert, bevor der Endanwender es bemerkt.
Von GSM bis 5G: Die Generationen im Vergleich
Das Mobilfunknetz hat fünf Generationen durchlaufen, jede mit spezifischen Überwachungsparametern.
Das 2G GSM arbeitet auf den Bändern 900 MHz und 1800 MHz und bietet Sprache sowie grundlegende Datenübertragung (GPRS/EDGE). Obwohl es eine ausgereifte Technologie ist, bleibt sie in vielen Bereichen präsent und dient als Rückfallebene für Notrufe an abgelegenen Standorten.
3G-UMTS-Netze arbeiten typischerweise auf den Bändern 900 MHz und 2100 MHz und bieten deutlich höhere Datenraten (HSDPA/HSUPA). Die Überwachung erfordert die Prüfung von WCDMA-Parametern sowie das Handover-Management zwischen Zellen.
4G LTE kann bis zu 150 Mbps im Download erreichen und arbeitet auf verschiedenen Bändern (B1, B3, B7, B8, B20, B28A). Die Referenzparameter sind RSRP, RSRQ und SINR, die Leistung und Qualität der Funkverbindung präziser beschreiben als der bloße RSSI-Wert.
5G DSS (Dynamic Spectrum Sharing) ermöglicht die Koexistenz von 4G und 5G auf demselben Band: Es erfordert Überwachungssysteme, die beide Technologien unterscheiden und die dynamische Spektrumverteilung analysieren können.
Die zu überwachenden Parameter
| Parameter | Technologie | Was er anzeigt |
|---|---|---|
| RSSI | 2G / 3G / 4G | Empfangene Signalstärke |
| RSRP | 4G LTE | LTE-Referenzsignalstärke |
| RSRQ | 4G LTE | LTE-Referenzsignalqualität |
| SINR | 4G / 5G | Signal-zu-Interferenz-plus-Rauschen-Verhältnis |
| Latenz / Jitter | 4G / 5G | Leistung für zeitkritische Echtzeitanwendungen |
Was ist ein DAS-System
Ein Distributed Antenna System (DAS) ist eine Infrastruktur, die die Mobilfunkversorgung innerhalb von Gebäuden, Tunneln oder bestimmten Bereichen über ein Netz von Antennen oder Strahlungskabeln verteilt, die an eine gemeinsame Quelle angeschlossen sind. Es gewährleistet eine gleichmäßige Versorgung dort, wo das Außensignal nicht eindringen kann.
Passive DAS verteilen das Signal über Splitter und Koppler ohne Verstärkung. Aktive DAS regenerieren das Signal mit Verstärkern an entfernten Punkten und versorgen so größere Distanzen und Strukturen.
Warum ein DAS-System überwachen
Ein fehlerhaft funktionierendes DAS kann Funklöcher, Intersektions-Interferenzen oder Leistungseinbußen verursachen, die gleichzeitig tausende Nutzer betreffen. In Straßentunneln kann das Fehlen von Mobilfunkversorgung die Sicherheit der Reisenden und die Reaktionsfähigkeit der Notfalldienste gefährden; in Krankenhäusern und Großgebäuden können die betrieblichen und wirtschaftlichen Folgen erheblich sein.
Proaktives Monitoring ermöglicht es, Degradierungen und bevorstehende Ausfälle zu erkennen, bevor sie zu Betriebsstörungen führen. Die Analyse historischer Trends unterstützt die Planung präventiver Wartungsmaßnahmen.
Kontinuierliches Monitoring oder periodische Messungen?
Traditionell basierte die Kontrolle von Mobilfunknetzen auf periodischen Drive-Tests: Techniker mit tragbarer Messtechnik kartierten die Versorgung zu einem bestimmten Zeitpunkt. Dieser Ansatz erkennt keine intermittierenden Probleme und lässt die Stunden zwischen zwei Messungen unkontrolliert.
Stationäre und automatisierte Überwachungssysteme lösen beide Probleme: Sie arbeiten rund um die Uhr, erkennen Anomalien in dem Moment, in dem sie auftreten, und erzeugen sofortige Alarme. Die Multi-Technologie-Abdeckung (2G, 3G, 4G, 5G) und Multi-Operator-Überwachung auf einem einzigen Gerät vereinfacht die Architektur und reduziert die Betriebskosten.
TP-CELLX: Überwachung von Mobilfunknetzen und DAS-Systemen
Das TP-CELLX ist die Teleproject-Lösung für die kontinuierliche Outdoor-Überwachung von Mobilfunknetzen. Mit IP67-Zertifizierung arbeitet es ununterbrochen unter allen Umgebungsbedingungen — von der Feuchtigkeit in Tunneln bis zu den Temperaturschwankungen von Außenanlagen.
Das integrierte Mobilfunkmodul überwacht 2G-, 3G- und 4G-LTE-Netze beliebiger Betreiber und macht separate Geräte pro Technologie überflüssig. Die 4G-Bänder B1, B3, B7, B8, B20 und B28A decken das gesamte Spektrum der europäischen Betreiber ab; für 3G die Bänder B1, B3 und B8; für 2G die Bänder B3 und B8. Die 5G-DSS-Überwachung ist in der Version TP-CELLX Pro verfügbar.

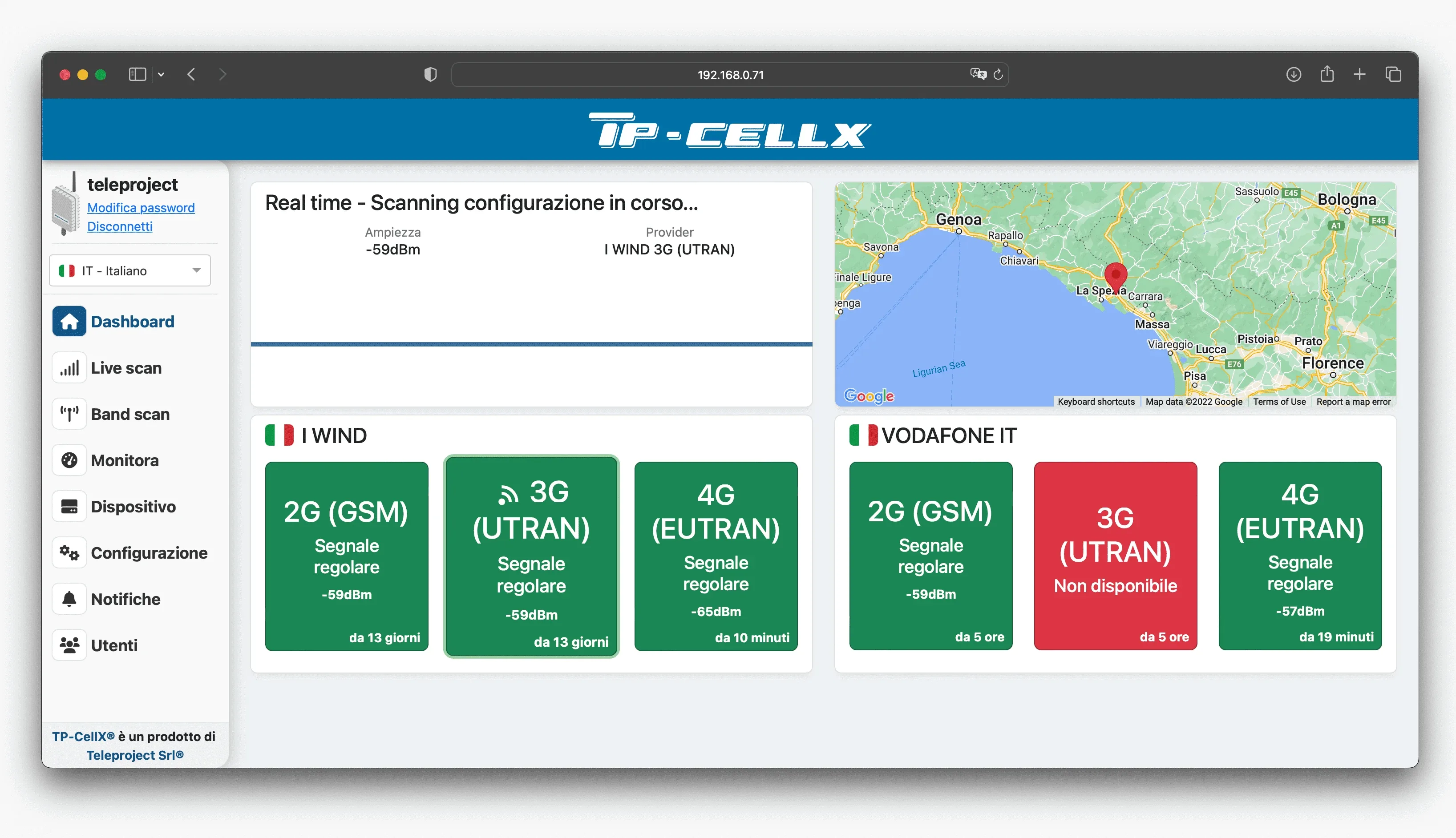

Echtzeit-Oberfläche

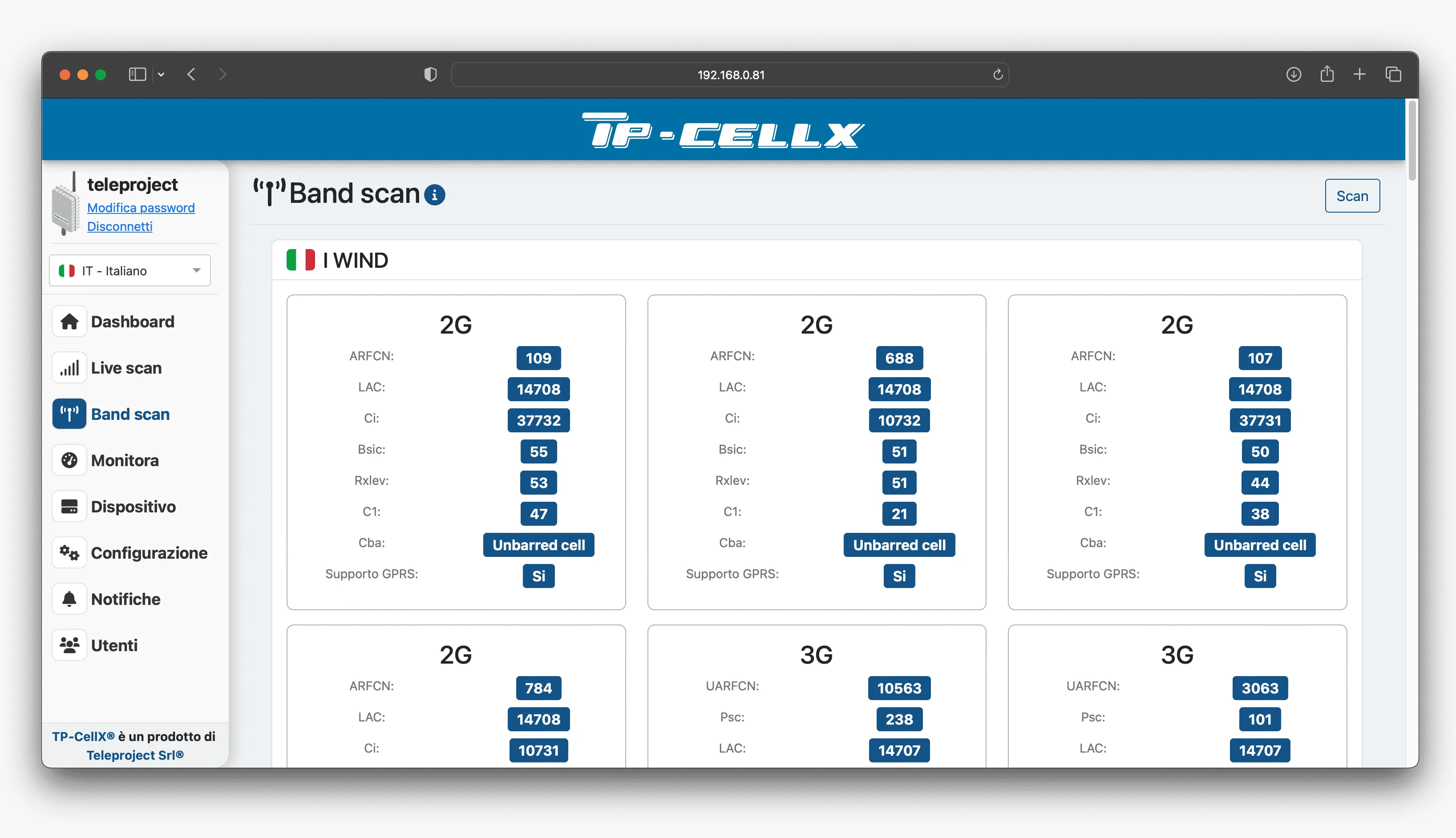

Die Web-Oberfläche zeigt den Status jedes Betreibers und jeder Technologie in Echtzeit. Der Bandscan zeigt alle Zellen im Versorgungsbereich mit Signalpegel, Qualität und Netzparametern für jede einzelne — nützlich zur Identifizierung von Interferenzen, neuen Installationen oder Veränderungen in der Netzkonfiguration.

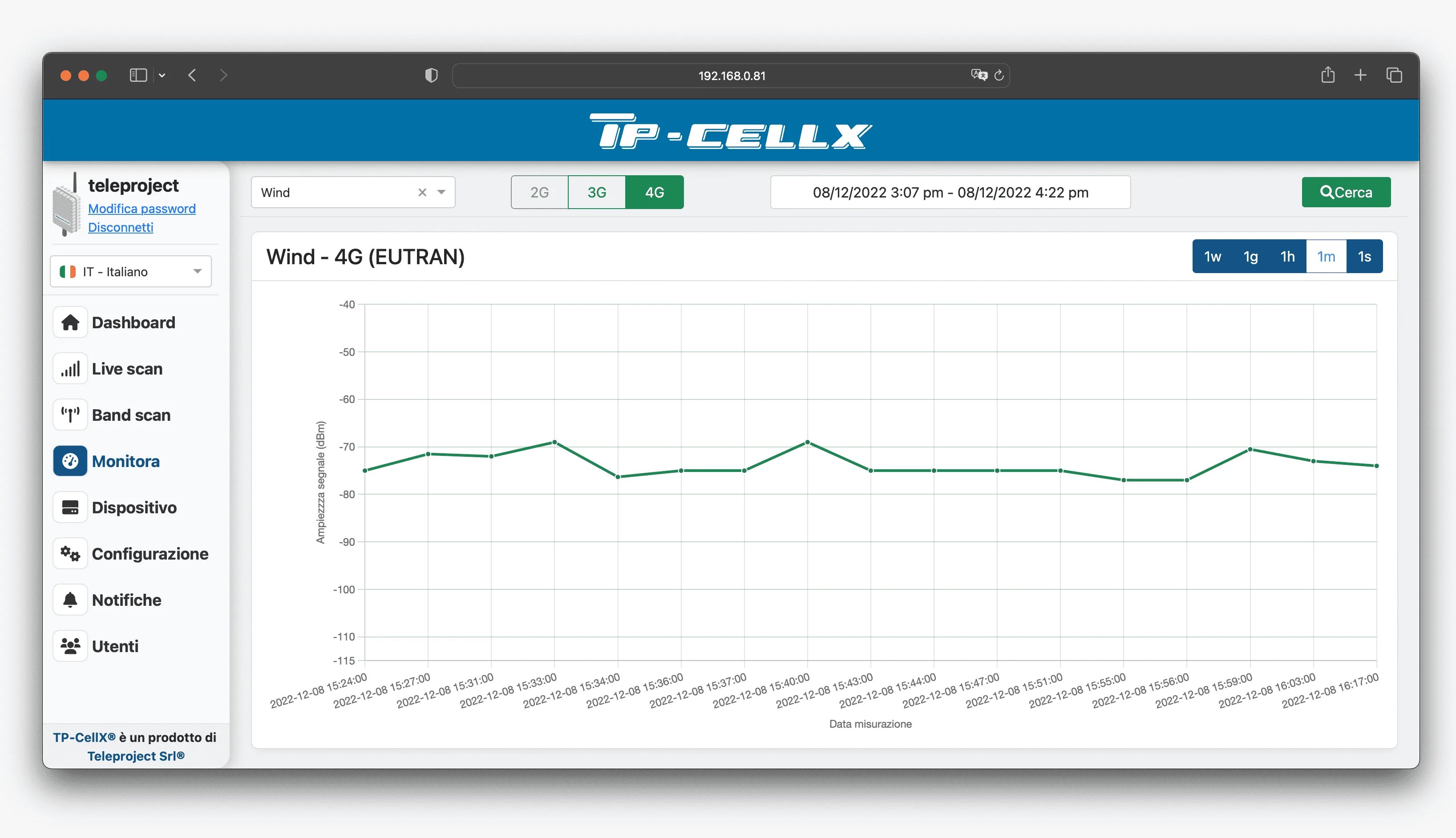

Verlauf und Trendanalyse
Die Verlaufsseite ermöglicht die Navigation in der Zeit und die Analyse der Entwicklung der Signalqualität. Die Korrelation von Degradierungen mit externen Faktoren — Wetterbedingungen, Infrastrukturarbeiten, Ereignisse — erleichtert die Ursachenfindung und die Planung von Maßnahmen.
Benachrichtigungen und Integration
Das Mehrkanal-Benachrichtigungssystem sendet Meldungen per E-Mail und SNMP v2c. Die PoE-Speisung — ein einziges Ethernet-Kabel für Strom und Daten — vereinfacht die Installation auch an den entlegensten Punkten eines Tunnels. Die SNMP-Unterstützung erleichtert die Integration in bestehende NMS-Plattformen und ermöglicht die Korrelation von Mobilfunkereignissen mit anderen Infrastrukturmetriken.
Praxisbeispiel: Mobilfunküberwachung in einem Straßentunnel
Ein Autobahnbetreiber hat 10 TP-CELLX-Einheiten installiert, um die Mobilfunkversorgung in Tunneln entlang eines strategisch wichtigen Autobahnabschnitts zu überwachen. Die Tunnel — Umgebungen mit hoher Feuchtigkeit, erheblichen Temperaturschwankungen und Staubbelastung — stellen eines der anspruchsvollsten Szenarien für die Mobilkommunikation dar.
Die Einheiten wurden an den Ein-/Ausgangs-Übergangszonen positioniert, wo typischerweise die meisten Handover-Probleme auftreten. Die Multi-Operator-Überwachung hat erhebliche Unterschiede in der Dienstqualität zwischen den Betreibern aufgedeckt und dem Autobahnbetreiber ermöglicht, gezielte Maßnahmen mit den betroffenen Betreibern abzustimmen.
Die Verfügbarkeit historischer Daten hat die Wartungsmaßnahmen optimiert und die Kosten für Notfallinspektionen reduziert. Das automatische Alarmsystem hat die Zeiten zur Identifizierung und Behebung von Problemen erheblich verkürzt.
Häufig gestellte Fragen
Was ist der Unterschied zwischen RSSI und RSRP bei der LTE-Überwachung?
RSSI misst die gesamte empfangene Leistung auf dem Band, einschließlich Interferenzen und Rauschen. RSRP misst ausschließlich die Leistung der LTE-Referenzsignale: Er ist präziser für die Beurteilung der tatsächlichen Qualität der Funkverbindung in 4G-Netzen.
Überwacht das TP-CELLX auch 5G-Netze?
5G DSS (Dynamic Spectrum Sharing) wird von der Version TP-CELLX Pro unterstützt — der Variante für die Überwachung von 5G DSS und 5G NR. Das Standard-TP-CELLX deckt 2G, 3G und 4G LTE beliebiger Betreiber ab.
Wird ein Gerät pro Betreiber benötigt?
Nein. Das TP-CELLX überwacht mehrere Betreiber und Technologien (2G, 3G, 4G) mit einem einzigen Gerät und macht separate Hardware für jeden Betreiber überflüssig.
Wie lässt es sich in bestehende Überwachungssysteme integrieren?
Über SNMP v2c: Die TP-CELLX-Alarme fließen in bereits eingesetzte NMS-Plattformen — wie Track-TP — ein, um Mobilfunkereignisse mit anderen Infrastrukturmetriken zu korrelieren.
