Sistema radio digitale su fibra ottica per gallerie
TP-DAB è il sistema radio digitale di Teleproject per le gallerie: distribuisce su fibra ottica i segnali FM, DAB+ e TETRA dalla Master Unit alle Remote Units installate lungo il tunnel, con repeater selettivo per canale e break-in di emergenza multizona.
FM · DAB+ · TETRAFibra ottica CPRIBreak-in multizona30 dBm/canaleCE
Il prodotto
Ogni segnale radio, dentro la galleria.
Il TP-DAB è il sistema radio digitale prodotto da Teleproject per portare i segnali radio dentro la galleria e tenerli sempre attivi. Una Master Unit riceve all’esterno i segnali FM, DAB+ e TETRA e li distribuisce in formato digitale su fibra ottica (CPRI) alle Remote Units installate lungo il tunnel, che li ridiffondono sul cavo radiante. Un unico apparato integra repeater selettivo per canale, modulatori di break-in e gestione, eliminando i combinatori analogici dei sistemi tradizionali.
In caso di emergenza, il TP-DAB interrompe la programmazione e trasmette un messaggio di allerta (da file preregistrato, annuncio vocale in diretta o chiamata VoIP) sulle zone selezionate della galleria, in modo indipendente per ogni fornice. L’architettura è ridondante, con rimappatura automatica delle risorse su una Master Unit di backup, e scalabile a licenze.
4FM · DAB+ · TETRA · VHF
tecnologie radio
32 / 12FM · ensemble DAB+
canali repeater
16CPRI
collegamenti in fibra
30dBm
potenza per canale
Cosa fa.
Ridiffonde dentro la galleria i segnali FM, DAB+ e TETRA ricevuti all'esterno e, in emergenza, interrompe la programmazione per trasmettere un annuncio di allerta.
Repeater multi-tecnologia
Riceve all'esterno FM, DAB+ e TETRA e li ridiffonde dentro la galleria, canale per canale, con filtri di sotto-banda e controllo automatico del guadagno.
Break-in di emergenza
In emergenza interrompe la programmazione e trasmette un annuncio di allerta su FM e DAB+, direttamente sulle autoradio, con zone indipendenti per ogni fornice del tunnel.
Distribuzione su fibra ottica
Una Master Unit alimenta le Remote Units lungo il tunnel via fibra ottica (CPRI): segnale digitale, nessuna degradazione, cablaggio semplice.
Come funziona.
Una Master Unit riceve i segnali all'esterno e li distribuisce in digitale su fibra ottica alle Remote Units lungo la galleria, che li ridiffondono sul cavo radiante, con zone di break-in indipendenti per ogni fornice.
- Master Unit
- Riceve all’esterno FM, DAB+, TETRA e altri segnali e li distribuisce in digitale.
- Remote Unit
- Riceve sulla fibra e ridiffonde la radio sul cavo radiante.
- Fibra ottica · CPRI
- Trasporto RF digitale: nessuna degradazione del segnale.
- Cavo coassiale
- Collega le Remote Units ai cavi radianti.
- Cavo radiante
- Diffonde la radio lungo l’intera tratta in galleria.
- Hybrid 3 dB
- Divide il segnale su due cavi radianti.
Sul campo
Dal locale tecnico alla galleria.
La Master Unit vive nel locale tecnico all'imbocco della galleria. Le Remote Units si distribuiscono lungo il tunnel e alimentano il cavo radiante nei due fornici.
Caratteristiche del sistema.
Distribuzione su fibra, repeater per canale, break-in multizona, sorgenti audio, gestione e ridondanza, in un unico apparato.
Repeater per canale
FM, DAB+, TETRA, TETRAPOL, VHF, DMR.
Break-in multizona
Annuncio di emergenza su FM e DAB+, indipendente per ogni fornice.
Sorgenti audio
File preregistrati, annuncio vocale in diretta o VoIP.
Monitoraggio del cavo radiante
Abbinabile al TP-CCV2 per la continuità del cavo radiante.
Gestione e ridondanza
Interfaccia web, SNMP e Master Unit di backup.
Annuncio di emergenza in tempo reale.

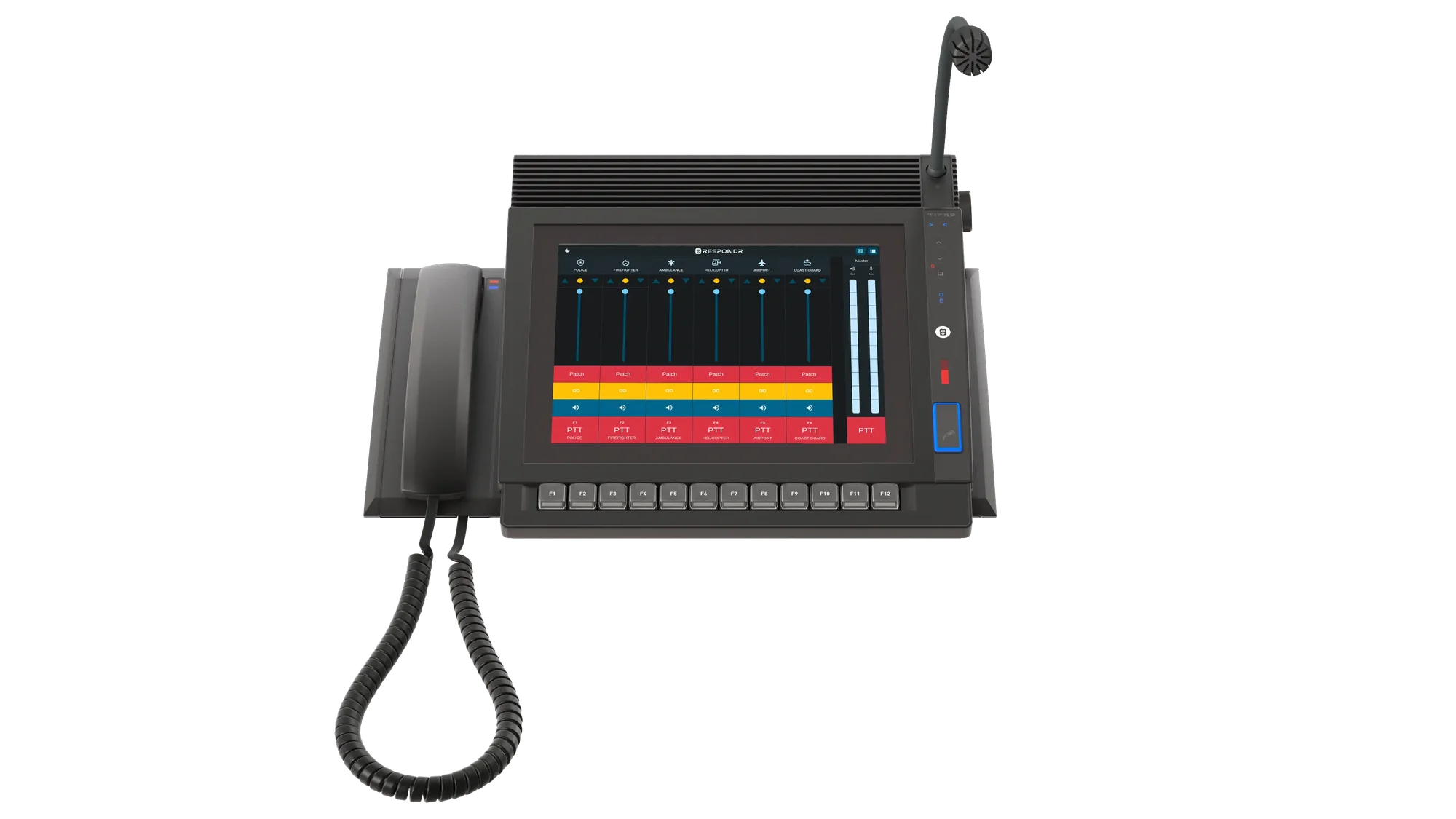

Il break-in non richiede app né dispositivi a bordo: l'annuncio arriva sullo stesso canale radio che l'utente sta già ascoltando. Dalla console Respondr è possibile inviare messaggi preregistrati o in tempo reale, diffusi su FM e DAB+ nei fornici selezionati.
- 01
Dalla console Respondr
L'operatore seleziona i fornici e avvia il messaggio.
- 02
Preregistrato o in tempo reale
Un messaggio già pronto dalla libreria, oppure un annuncio vocale in diretta.
- 03
Trasmesso in galleria
Il TP-DAB interrompe la radio e diffonde l'annuncio nei fornici selezionati, su FM e DAB+.
Caratteristiche principali.
Nove funzioni coprono il ciclo completo, dalla distribuzione su fibra alla diffusione in galleria, fino al break-in di emergenza.
- Distribuzione digitale su fibra ottica
I segnali RF viaggiano in formato digitale su fibra ottica (CPRI) dalla Master Unit alle Remote Units: nessuna degradazione del segnale e un rapporto segnale/rumore migliore rispetto ai collegamenti analogici.
- Repeater selettivo per canale
Ripete e ricondiziona FM, DAB+, TETRA e TETRAPOL canale per canale (fino a 32 canali FM e 12 ensemble DAB+) con filtri di sotto-banda e controllo automatico del guadagno.
- Break-in di emergenza multizona
Interrompe la programmazione e trasmette l’annuncio di allerta su FM e DAB+, con zone indipendenti per ogni fornice della galleria.
- Sorgenti audio flessibili
Le sorgenti possono essere un file preregistrato, un annuncio vocale in diretta o una chiamata VoIP, con sostituzione anche del testo sul display dell’autoradio.
- Architettura Master e Remote
Una Master Unit alimenta più Remote Units lungo il tunnel, in topologia a stella, in cascata o ridondante, fino a 16 collegamenti ottici per dispositivo.
- Ridondanza integrata
In caso di guasto di un collegamento, il sistema rimappa automaticamente le risorse radio su una Master Unit di backup, mantenendo il servizio attivo.
- Monitoraggio del cavo radiante
Per la continuità del cavo radiante, il TP-DAB si abbina al TP-CCV2, il sistema Teleproject dedicato al monitoraggio dei cavi radianti in galleria.
- Gestione web e scalabilità a licenze
Configurazione e supervisione da interfaccia web integrata, con SNMP e GPIO per l’integrazione. Le funzioni si attivano a licenza: si paga solo ciò che serve.
- Integrazione con Respondr
Il break-in di emergenza si comanda anche dalla console Respondr, il sistema di sala operativa di Teleproject: dalla stessa postazione l’operatore seleziona i fornici e invia l’annuncio, preregistrato o in tempo reale.
06 · Caratteristiche tecniche
Specifiche tecniche.
01 · Architettura e radioMaster + Remote · CPRI
- Broadcast FM / DAB+
- FM 87–108 · DAB 174–240 MHz
- Bande di amplificazione
- VHF 70–88 e 140–174 · UHF/TETRA 380–470 · altre fino a 1000 MHz
- Canali repeater
- 32 FM · 12 ensemble DAB+
- Ingressi RF
- Fino a 4 · 70 MHz per ingresso
- Uscite RF
- Fino a 4
- Potenza per canale
- Fino a 30 dBm
- Sensibilità in ingresso
- −100 … −20 dBm
- Trasporto del segnale
- RF digitale su fibra (CPRI)
- Collegamenti ottici
- Fino a 16 (LC) · daisy-chain, stella, ridondante
02 · Break-in e gestioneMultizona
Annuncio e supervisione
L'annuncio di emergenza sostituisce audio e testo sul display radio, con zone indipendenti per ogni fornice. Sul DAB+, il break-in può inviare anche un'immagine, mostrata sul display dell'autoradio. Le sorgenti sono un file preregistrato, un annuncio vocale in diretta o una chiamata VoIP. La supervisione passa da un'interfaccia web integrata, con SNMP e GPIO per l'integrazione e log degli eventi; l'architettura è ridondante, con rimappatura automatica delle risorse su una Master Unit di backup.
03 · Hardware e alimentazioneFormato · Alimentazione · Ambiente
Formato
Rack 19″ o da esterno
- Rack
- 19″ · 2U
- Da esterno
- Case IP65
- Peso
- ≈ 6–8 kg
Alimentazione
Rete 230 VAC · 48 VDC
- Rete elettrica
- 230 VAC
- Ingresso in continua
- 48 VDC
- Ridondanza
- Doppio ingresso AC/DC
Ambiente
−20 … +55 °C
- Temperatura
- −20 °C / +55 °C
- Umidità
- 10–90% non condensante
- Raffreddamento
- Passivo o a ventola
04 · ConformitàCE · ETSI EN
- Marcatura
- CE
- Apparecchiature radio
- ETSI EN 300 086
- Compatibilità elettromagnetica
- EN 301 489
- Ponti radio
- EN 302 217
Radio e break-in in galleriaDall'amplificazione radio all'allerta di emergenza.
Dall'amplificazione radio all'allerta di emergenza.
Un solo sistema.
Progettazione, installazione e assistenza dell'impianto radio della galleria: ricezione continua e canale di allerta sempre pronto. Vent'anni di esperienza, oltre 100 gallerie.
