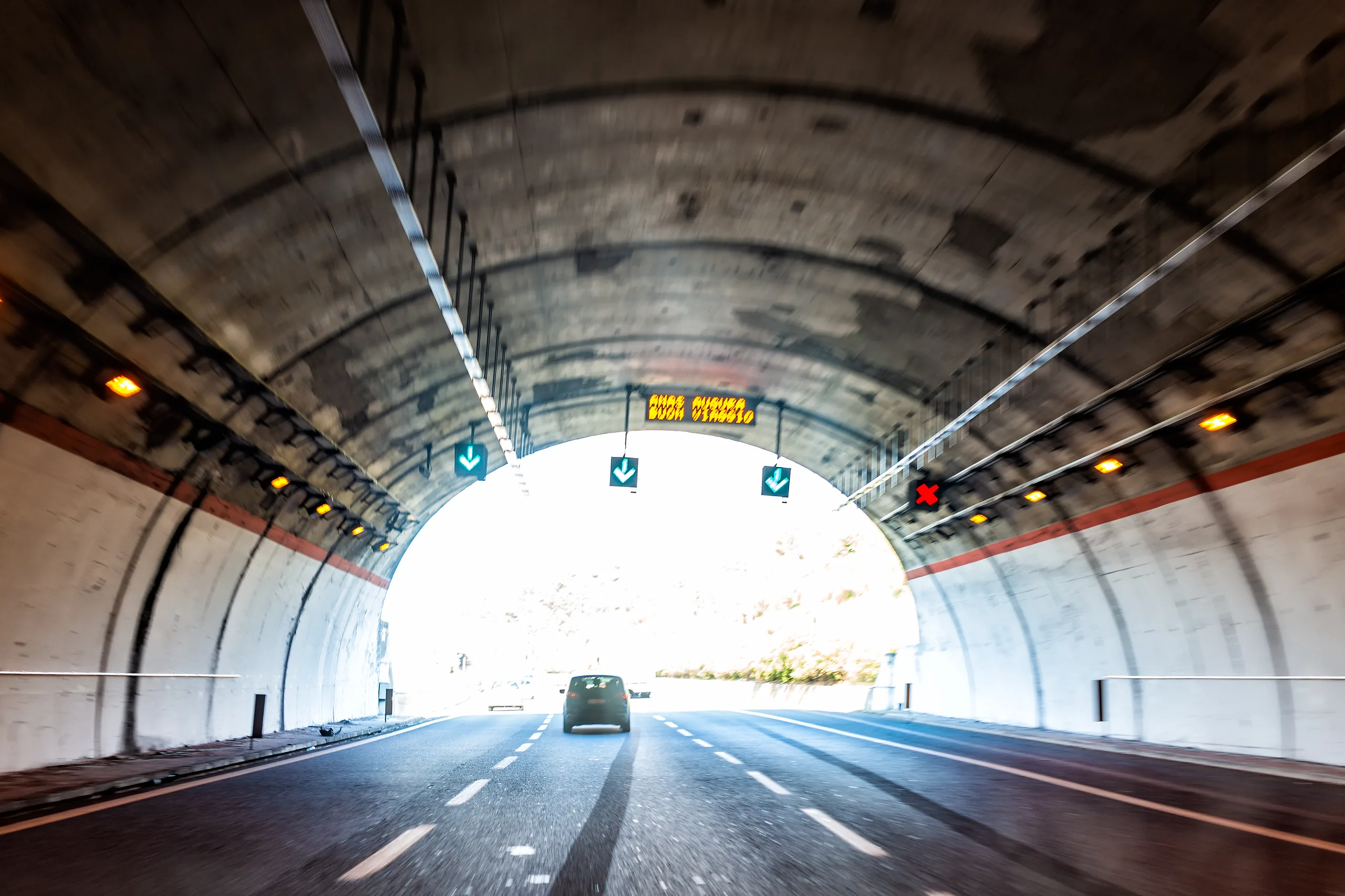

Installiamo sistemi di amplificazione FM e DAB+ all’interno di gallerie, con break-in di emergenza sulle autoradio dei veicoli.

La Direttiva 2004/54/CE, recepita in Italia con il D.Lgs. 264/2006, impone i sistemi di comunicazione di emergenza con funzione break-in nelle gallerie della rete transeuropea più lunghe di 1.000 m con traffico superiore a 2.000 veicoli per corsia: in questi casi l’impianto di radiodiffusione deve poter interrompere la programmazione per diffondere messaggi di sicurezza dal centro di controllo. I gestori possono prevedere la ritrasmissione e il break-in anche in gallerie più corte, quando l’analisi di rischio o le condizioni di traffico lo richiedono. Il DM 12/07/2021 ha inoltre rafforzato gli obblighi di manutenzione programmata e di monitoraggio degli impianti di sicurezza, compresi i sistemi di radiodiffusione.

Su entrambe le tecnologie l’annuncio sostituisce l’audio della stazione già sintonizzata: l’autoradio riceve il nuovo segnale sulla stessa frequenza FM o sullo stesso multiplex DAB+, senza che il conducente debba toccare nulla. Il sistema sostituisce anche il testo mostrato sul display dell’autoradio; sul DAB+ il break-in può inviare in aggiunta un’immagine, per esempio un simbolo di emergenza riconoscibile anche da chi non capisce la lingua dell’annuncio. Per il DAB+ la norma EN 300 401 definisce la funzione "Alarm Announcement", mentre l’ETSI TS 102 182 descrive l’integrazione del break-in nei sistemi di radiodiffusione in galleria.

Sì. Il TP-DAB è la sorgente attiva dei segnali, mentre il cavo radiante è il mezzo che li distribuisce lungo il fornice: se la galleria dispone già di un impianto a cavo radiante, le unità remote si collegano alle tratte esistenti, purché le frequenze FM e DAB+ rientrino nella banda passante del cavo e dei componenti installati. Sullo stesso cavo radiante possono convivere anche gli altri servizi della galleria, come TETRA, DMR e telefonia cellulare, ciascuno con la propria banda e i propri livelli. In fase di progetto verifichiamo le tratte esistenti e dimensioniamo i livelli di immissione servizio per servizio.

Il messaggio si attiva in due modi. In modo manuale lo attiva l’operatore della sala operativa: dalla console Respondr seleziona i fornici e avvia l’annuncio, preregistrato o in diretta, oppure chiama il sistema via SIP VoIP e la sua voce viene trasmessa in tempo reale sulle frequenze FM e sui multiplex DAB+ attivi. In modo automatico lo attivano i sistemi di monitoraggio della galleria, integrati via API o SNMP: i sensori di fumo, i rilevatori di incidenti e la videosorveglianza. In entrambi i casi l’attivazione è istantanea.

Le zone di break-in sono indipendenti per ogni fornice: l’operatore può inviare l’annuncio in un solo fornice o in tutti, secondo la configurazione di progetto. Una Master Unit gestisce fino a 16 collegamenti ottici verso le unità remote, in topologia a stella, in cascata o ridondata, e ridiffonde fino a 32 canali FM e 12 ensemble DAB+. L’impianto è scalabile a licenze: ingressi RF, uscite, collegamenti ottici e funzioni si attivano quando servono, senza sostituire l’apparato.

La supervisione passa dall’interfaccia web integrata, con inoltro degli allarmi via SNMP al sistema di monitoraggio del gestore e registro degli eventi con le attivazioni del break-in. La diagnostica è integrata nell’apparato: un analizzatore di spettro controlla gli ingressi e le uscite RF, mentre le misure di ROS e di distanza del guasto individuano le anomalie sulla catena RF. In caso di guasto la Master Unit di riserva subentra con la rimappatura automatica delle risorse. I nostri tecnici eseguono le visite di manutenzione programmata previste dal DM 12/07/2021 per gli impianti di sicurezza e rilasciano un rapporto scritto di ogni intervento.
